本公司营销的 XY 系列增碳剂品种齐全、成分稳定，杂质少，吸收率高，满足用户铁水增碳和生产合成铸铁的质量需求。

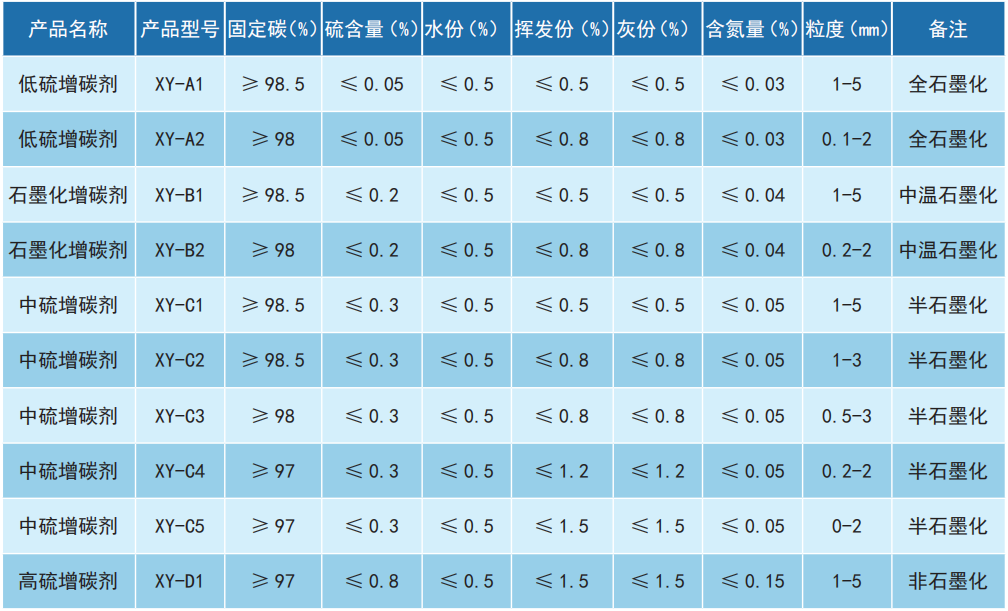

产品特点：
●高温全石墨化低硫增碳剂含 S 和 N 低，可有效防止氮气孔产生，对于高端铸件严格控制 S 和 N 指标使用效果良好，而且吸收率高，杂质少，成份稳定，正确的使用吸收率可以达到 95% 左右；
●中温石墨化增碳剂相对性价比高，能够在普通球铁和灰铁熔炼过程使用，正确的使用吸收率可≥ 90%；
●半石墨化增碳剂主要应用于灰铁铸件，对于熔炼配料中增碳剂加入量比较少的普通球铁产品可以使用，在铁水熔炼中，当铁水熔炼至 2/3 之前完成加入，正确使用吸收率≥ 90%；
●高硫增碳剂属于非石墨化增碳剂，生产过程没有经过高温处理，相对石墨化处理的增碳剂 S 和 N 比较高，应用于灰铁产品比较合适，可以减少硫铁加入量。该增碳剂吸收率在 85%-90% 之间，熔化吸收速度相对较慢，不适 合铁水熔化后期加入。
●XY 系列增碳剂均可在中频炉内与冷炉料（废钢，生铁，回炉料等）一起加入，但是加入炉内前要保证炉内有部分熔化铁水，不要将增碳剂直接加入到空炉炉底影响增碳剂吸收和降低电炉炉衬使用寿命。
●低硫增碳剂可以在铁水熔化扒渣后加在铁水表面微调碳使用。
●当金属液温度较高（1500℃以上）以及碳当量较低时，低硫增碳剂，石墨化增碳剂，中硫增碳剂吸收率可以达到 90% 以上吸收率。高硫增碳剂属于非石墨化增碳剂，熔化速度相对其他型号增碳剂慢，融化吸收温度需求高，尽量在炉内铁水熔化到 2/3 前加完，不适合铁水表面调质增碳。
●在超过三吨以上电炉加入增碳剂过程建议分批次加入，在铁水熔化到半炉左右分 2-4 个批次加入完即可。
储存条件
●本产品储存时注意防水，防潮。保质期 12 个月。
包装
●本产品内包装可做成 10Kg 或 25Kg 小袋，外包装吨袋。
● 炉前熔炼铁水时请穿戴好劳防用品，按照使用方法和现场作业指导书要求加入。
